Connectique à Ressort
Les contacts à ressort, comme ceux proposées par Smiths Interconnect, sont des solutions d'interconnexion avancées conçues pour garantir une performance fiable dans des applications exigeantes à cycles multiples. Leur principal atout réside dans l'utilisation de la technologie de contact IDI, qui assure une compliance sur plusieurs axes (x, y, z) ainsi qu'un ajustement angulaire. Cette capacité d'auto-correction les rend particulièrement utiles dans les applications de connexion aveugle, où un alignement précis n'est pas toujours possible.
Nos solutions Connectiques à Ressort
Contact Seul :
Une Technologie de Connexion Fiable et Performante
Les contacts à ressort Smiths sont des connecteurs électriques avancés, conçus pour offrir des performances fiables et une grande durabilité dans des environnements exigeants.
Connecteur Complet :
Les connecteurs standard ou personnalisés à base de technologie de sonde à ressort offrent des solutions sur mesure pour des besoins spécifiques en matière d’interconnexion.
Connecteur Magnétique :
Les connecteurs magnétiques offrent une solution pratique, sécurisée, et durable, tout en améliorant la facilité d’utilisation et la fiabilité des connexions. Ils sont particulièrement appréciés pour les appareils mobiles et dans les environnements sensibles aux chocs ou aux déconnexions accidentelles
Contact Seul
Les contacts Seul sont une solution ultra flexible et implacable dans toutes vos applications.
Les probes à ressort standard sont souvent utilisées dans des applications nécessitant des solutions robustes et fiables pour des connexions répétées, ce qui en fait un choix privilégié pour les industries nécessitant une grande résistance mécanique et une haute performance électrique, comme les télécommunications, l'aérospatiale ou les dispositifs électroniques.
ils sont ont conçus pour offrir une performance électromécanique fiable à travers des centaines de milliers de cycles. Ils sont disponibles dans une large gamme de tailles, de forces de ressort et de types de terminaisons. Les connecteurs à montage par compression de Smiths Interconnect, utilisant cette technologie de probes à ressort, offrent des avantages considérables en termes de fiabilité, de performance et d'efficacité par rapport aux technologies conventionnelles telles que le métal estampé, le treillis métallique, les broches et les prises ou les élastomères.
Solution Excellentes pour les connexions aveugles
- Contrairement aux connecteurs classiques à broche et prise, les connecteurs à sonde à ressort sont flexibles à la surface de leur contrepartie au lieu de s'y insérer. Cela leur confère des capacités uniques pour les connexions aveugles.
- Un connecteur à sonde à ressort peut être conçu pour s'engager à un angle de 90° par rapport à sa cible, avec un mouvement de frottement permettant de nettoyer les contaminants. De même, le connecteur peut se désengager à n'importe quel angle, ce qui en fait une solution idéale pour les applications nécessitant une déconnexion rapide.
Absorption des tolérances
- Faible profil, ratio de compliance élevé. La technologie des sondes à ressort offre un ratio de compliance (adaptabilité) très élevé par rapport à leur longueur. Cela permet à Smiths Interconnect de concevoir des connecteurs d’une densité pouvant atteindre 2 mm tout en maintenant une compliance de 0,5 mm. Ces connecteurs à profil bas s’adaptent aux conditions d’engagement difficiles et aux environnements soumis aux vibrations.
Haute fréquence
- Grâce à un trajet de signal court et à une expertise en conception et intégrité du signal, les sondes à ressort offrent des solutions remarquables pour les applications analogiques et numériques.
- Les interposeurs à sonde à ressort permettent d'atteindre des vitesses de 12 Gb/s et des largeurs de bande de 20 GHz. Les connecteurs peuvent également être rendus coaxiaux grâce à l'utilisation d'isolateurs et de corps interposeurs métalliques.
Résistance faible et stable
- Les sondes à ressort de Smiths Interconnect intègrent plusieurs innovations pour contrôler les performances en courant continu. Des techniques avancées de polarisation garantissent une excellente stabilité de la résistance de contact, même sous des conditions de chocs et de vibrations intenses. Nos connecteurs peuvent être conçus pour supporter jusqu'à 30 ampères.
Longue durée de vie
- Les sondes à ressort offrent une longévité exceptionnelle, de 20 000 à 500 000 cycles selon leur conception. Ces sondes utilisent des ressorts hélicoïdaux qui maintiennent une force de contact constante sur des millions de cycles. L'expertise en matière de placage et de matériaux, combinée au savoir-faire en ingénierie, garantit des contacts répondant aux spécifications les plus exigeantes en termes de cycles d'insertion.
Étanchéité environnementale
- Grâce à l'expertise de Smiths Interconnect et à la durabilité de nos contacts, nous concevons des connecteurs offrant d'excellentes performances dans des environnements difficiles. Les exigences IP68 et MIL-810 peuvent être respectées sans compromettre les performances.
- Le contact à ressort offre des possibilités de design inégalé, afin de répondre aux exigences de vibrations, de miniaturisations.
- Des avantages considérables :
-
- Nombre de manœuvres jusqu'à 500.000 cycles.
- Entraxe mini de 0,40 mm
- Puissances jusqu'à 400 Amps
- Fréquences jusqu'à 20 GHz
- Miniaturisation longueur inférieur à 3.00 mm
- Environnement sévère - 100 à + 200°C
- Faible résistance < 10 MOhm
- Facilité d'intégration et de raccordement électrique, nos fournisseurs proposent différentes terminaisons soit par soudure, sertissage ou montage type composant traversant ou CMS. Des solutions interchangeables peuvent être proposées.
- Des solutions entièrement personnalisées, montage à façons, usinage d'isolant ou surmoulage des contacts sont étudiées sur demandes.
Durée de Vie
Dure 1000 fois plus longtemps qu'un connecteur classique.
Tolerances
Est plus tolérante à l'assemblage et aux vibrations
Puissance
Est capable de faire passer jusqu'à 50 ampères

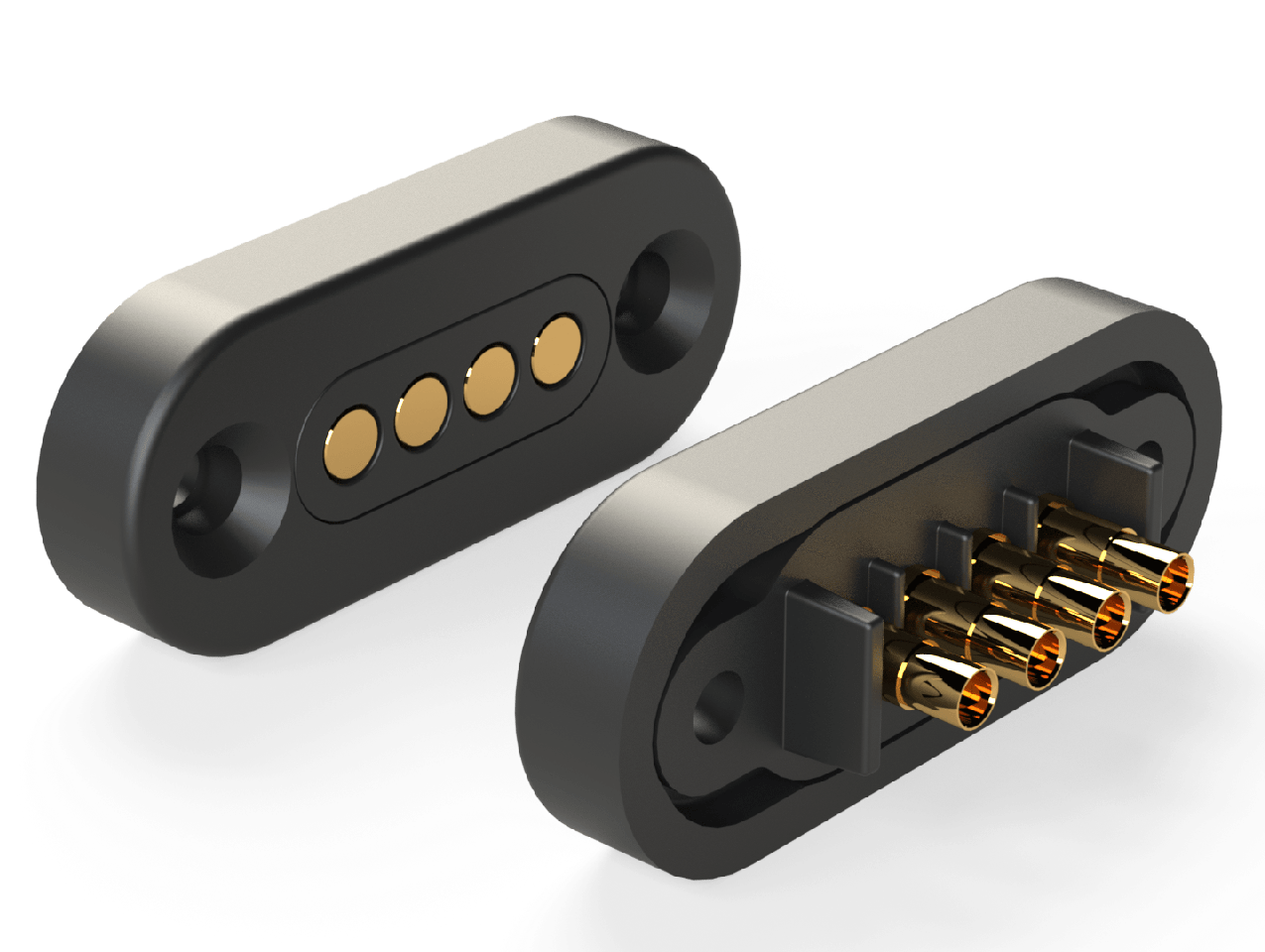

CONNECTEUR RESSORT COMPLET
Standard ou Sur-Mesure
Les connecteurs standard ou personnalisés à base de technologie de sonde à ressort offrent des solutions sur mesure pour des besoins spécifiques en matière d’interconnexion. En intégrant la technologie de sonde à ressort dans la conception de connecteurs personnalisés, ces solutions permettent de combiner divers signaux et fonctionnalités dans un seul connecteur, optimisant ainsi l'espace et la performance.
La technologie des sondes à ressort dans les connecteurs Standard ou sur mesure
Les sondes à ressort sont conçues pour optimiser les performances dans des applications nécessitant une grande fiabilité et un grand nombre de cycles. Les sondes à ressort de Smiths Interconnect sont flexibles, ce qui les rend particulièrement adaptées aux connexions aveugles. Elles s'auto-alignent pour corriger les désalignements selon les axes x, y, z, ainsi que les écarts rotationnels et angulaires par rapport à leur cible.
Disponibles dans des hauteurs comprimées de moins de 2 mm et adaptées à des espacements aussi réduits que 0,4 mm, ces sondes répondent parfaitement aux exigences des applications haute densité, des connexions carte-à-carte, des contacts de batterie et des transmissions à haute fréquence. De plus, il est possible d'intégrer des signaux mixtes et des fonctionnalités multiples dans un seul connecteur, répondant ainsi aux besoins spécifiques des conceptions personnalisées.
STANDARD :
Durée de vie élevée
Conçus pour supporter un grand nombre de cycles, ces connecteurs garantissent une longévité exceptionnelle, idéale pour les applications exigeantes.
Adaptés aux connexions aveugles
Grâce à leur capacité d'auto-alignement, ils permettent des accouplements fiables même en l'absence de guidage visuel précis.
Faible profil et haut ratio de compliance
Leur design compact offre une adaptabilité exceptionnelle tout en minimisant l'espace requis, répondant ainsi aux besoins des environnements à forte densité.
Idéaux pour les environnements soumis à de fortes vibrations et chocs
Leur robustesse et leur flexibilité en font des solutions parfaitement adaptées aux conditions exigeantes et instables.
SUR-MESURE :
Caractéristiques de conception et avantages
- Flexibilité de conception
Des options de verrouillage par aimant ou vis à oreilles ont été développées pour répondre aux exigences des applications. De plus, un faisceau de câbles sur mesure a été conçu pour améliorer la flexibilité tout en conservant les performances électriques des câbles d'amarrage plus rigides. - Simplicité d’utilisation
Le connecteur est conçu pour s'aligner automatiquement lors de l'accouplement des détecteurs. Les aimants assurent un verrouillage passif pendant que le détecteur est connecté, avec la possibilité d'ajouter des serrures à vis pour des applications plus robustes. - Fiabilité
Les contacts à sonde à ressort offrent des performances constantes sur des milliers de cycles d’accouplement, prolongeant ainsi la durée de vie du système et augmentant le MTBF (temps moyen entre pannes). - Étanchéité
Le connecteur de contact cible sur le détecteur est conçu pour répondre aux exigences d’indice de protection (IP). Il peut être nettoyé facilement sans risque de dommage, garantissant une durabilité accrue dans des environnements exigeants.
Principaux Avantages
Durée de Vie
Dure 1000 fois plus longtemps qu'un connecteur classique.
Tolérances
Est plus tolérante à l'assemblage et aux vibrations
Intégration
Permet une liberté d'intégration dans les trois axes.
Température
Supporte une grande plage de températures : de -100 à +200 ° C
Puissance
Est capable de faire passer jusqu'à 50 ampères
Connecteur Ressort Magnétique
Tous les avantages du connecteur ressort avec un verrouillage magnétique.
Les connecteurs à ressort magnétique combinent la flexibilité et la robustesse des sondes à ressort avec un système de verrouillage magnétique. Ces connecteurs utilisent des aimants intégrés pour assurer un alignement automatique et un verrouillage passif fiable, même dans des environnements exigeants. Ils sont conçus pour des connexions aveugles, où un guidage précis n'est pas toujours possible, tout en maintenant des performances électriques optimales sur de nombreux cycles d'accouplement.
CONNECTEUR MAGNETIQUE CO2
Connecteur à Piston de 2 à 5 points avec fut à souder.
Les connecteurs 5 points sont dotés d’une fonction magnétique unique à positionnement et verrouillage automatiques garantissant une connexion et déconnexion fiables à chaque fois.
Les connecteurs intègrent également une fonction de détachement qui empêche d’endommager le connecteur si déconnexion accidentelle se produit.
Les connecteurs à pistons 5 points sont résistants aux chocs et vibrations, ce qui les rend parfaits pour les applications dans les environnements sévères.
Cette innovation permettra à vos appareils d'avoir un connecteur arrachable et une mise en place simplifié de votre connectique. Tout en bénéficiant de la fiabilité et la durée de vie d'un connecteur piston. Les connecteurs à pistons 5 points et les connecteurs 5 points fixes sont prévus pour être câblés sur fil.
- Alignement automatique
Les aimants facilitent l'alignement des connecteurs pendant le processus d'accouplement, réduisant les erreurs et simplifiant l'installation. - Connexion rapide et sûre
Le verrouillage magnétique assure une fixation passive immédiate, éliminant le besoin d'une manipulation complexe. Cela permet des connexions fiables, même dans des espaces confinés ou difficiles d'accès. - Résistance aux vibrations et aux chocs
Associés à des sondes à ressort, ces connecteurs offrent une excellente résistance aux environnements soumis à des vibrations et à des chocs fréquents, garantissant une connexion stable. - Compatibilité avec des cycles multiples
Les sondes à ressort maintiennent une performance constante sur des milliers de cycles d’utilisation, ce qui prolonge la durée de vie du connecteur et augmente la fiabilité globale du système. - Étanchéité et durabilité
Conçus pour répondre à des normes d’étanchéité (IP), les connecteurs magnétiques à ressort résistent aux contaminants et peuvent être facilement nettoyés, garantissant des performances fiables dans des environnements exigeants. - Options personnalisables
Disponibles avec différentes options, ces connecteurs peuvent être adaptés pour des applications nécessitant une sécurité supplémentaire ou une utilisation dans des conditions extrêmes.
En résumé, les connecteurs à ressort magnétique allient simplicité, robustesse et durabilité, ce qui en fait une solution idéale pour les applications à haute fiabilité et nécessitant des connexions rapides et sécurisées.
Connection Rapide
Les aimants guident la connexion...
Arrachable
Les aimants permettent de rendre le connecteur arrachable sans dommages pour le produits ou connecteur.
Puissance
Est capable de faire passer jusqu'à 10 Ampères par contacts
