MASS Interconnect
|
|
La Solution de Connectique modulaire et Hautes Performances par MAC PANEL
MAC PANEL, leader mondial dans les solutions de connectique, propose la gamme MASS INTERCONNECT, conçue pour répondre aux besoins des systèmes de test automatisés.
Idéal pour les secteurs aéronautique, défense, automobile et électronique, MASS INTERCONNECT optimise vos processus de test tout en réduisant les coûts et les délais.
MASS Interconnect : VXI / PXI / LXI
- Une Connectique Modulaire et Personnalisable : intégration simple de signaux, de puissance, de données RF et de fibre optique dans un seul système.
- Fiabilité et Robustesse : conçues pour des environnements exigeants, garantissant une connectivité stable et durable.
- Efficacité Accrue : réduction des temps d’intégration et de maintenance grâce à des interfaces plug-and-play.
- Compatibilité Universelle : compatibles avec les principaux standards de test (PXI, LXI, VXI).
Solution PXI
Le SCOUT est une interface axée sur le PXI avec 21 emplacements actifs, conçue pour des solutions d'interconnexion et de test flexibles.
Solution SCOUT Express
Interface système haute performance pour le système de test Keysight TS-8989
Traditionnelle VXI
TITAN définit la norme en matière de performance d'interconnexion de masse, de modularité de configuration et de fiabilité à long terme.
Connecteur Robuste APEX
Un connecteur robuste pour les applications de test et de mesure les plus exigeantes en conditions réelles.
Solution d' Interconnexion PXI :
Aperçu de l'interface SCOUT
Le SCOUT est une interface axée sur le PXI avec 21 emplacements actifs, conçue pour des solutions d'interconnexion et de test flexibles. Voici ses principales caractéristiques :
- Connexion Directe : Les instruments sont connectés à un module de connexion via un adaptateur, qui se fixe directement au fond de panier du châssis. Cela permet une intégration facile des instruments.
- Conception Modulaire : Les instruments peuvent être ajoutés ou retirés facilement pour des opérations de maintenance ou de calibration, réduisant ainsi les temps d'arrêt.
- Système d'Adaptateur : Les adaptateurs utilisent des porte-modules compatibles avec les modules de connexion de la série L2000, offrant une grande polyvalence.
- Options d'Interconnexion : SCOUT propose une large gamme de solutions d'interconnexion, incluant des combinations de puissance, signal, coaxial, RF et hybrides, adaptées à divers environnements de test.
- Connexions basées sur des cartes PC : La connexion entre l'instrument et le module d'interface est réalisée à l'aide de cartes PC, éliminant le besoin de câblage dur et offrant une alternative rentable.
Ce système modulaire et polyvalent est conçu pour simplifier les processus de test, améliorer l'efficacité de la maintenance et réduire les coûts dans les environnements PXI.
Performance
Les DAK (Direct Attach Kits) sont conçus avec des circuits imprimés (PCB) offrant un blindage complet des signaux pour garantir une performance optimale.
Modularité
Il est facile de remplacer ou d’échanger un assemblage DAK d’un système à un autre, offrant ainsi flexibilité et commodité pour différentes configurations.
Stabilité
L’utilisation de DAK commerciaux standards (COTS) assure que les connexions d'interface seront identiques entre systèmes similaires, contrairement aux solutions câblées qui peuvent varier.
Maintenance
La mise à jour ou la maintenance d’un instrument avec une interface DAK n'affecte pas les autres composants du système, garantissant un minimum de perturbation.
Délai de mise en service
Nos recherches montrent une réduction significative du temps de déploiement avec une solution SCOUT par rapport aux solutions câblées traditionnelles.
MAC PANEL SUPPORTE + de 650 CARTES de Toutes marques.
Types de DAK et leurs caractéristiques
PCB DAK
- Blindage complet du signal
- Points de connexion in situ pouvant être utilisés pour connecter des ressources externes
Flex DAK
- Les mêmes avantages de performance qu'un PCB
- Utilisé dans les applications à I/O haute densité
Cablé
- Applications de puissance ou de RF.
- La longueur de connexion est standardisée à 6 pouces comme les autres DAK
Solution d'Interconnexion PXI :
SCOUT EXPRESS est une interface système haute performance pour les systèmes de test Keysight TS-8989.
La famille SCOUT d’interfaces système de MAC Panel est désormais reconnue à l’échelle mondiale pour sa contribution à la valeur et à la performance des systèmes, en réduisant considérablement le besoin de câblage entre les instruments et l'interface système.
Le dernier ajout à cette famille, SCOUT EXPRESS, a été conçu pour exploiter au maximum les capacités de performance du système Keysight TS-8989, tout en offrant aux utilisateurs une évolutivité sans précédent grâce à sa conception modulaire et hautement configurable.
Une interface SCOUT EXPRESS nécessite peu de travail de conception système et peut être entièrement assemblée et connectée en quelques heures. De plus, cette interface peut être reconfigurée pour répondre à des applications diverses en moins d'une heure, simplement en remplaçant les instruments et leurs modules de connexion DAK (Direct Access Kit). Cela apporte une réelle évolutivité aux systèmes en production, comme jamais observé dans les systèmes ATE.
“SCOUT EXPRESS est une interface système haute performance pour les systèmes de test Keysight TS-8989.”
Avantages de SCOUT EXPRESS :
L’approche modulaire de SCOUT EXPRESS présente de nombreux avantages par rapport aux interfaces traditionnelles reposant sur des connexions câblées, notamment :
- Disponible pour les versions hybrides PXI et pleine largeur SLU du TS-8989
- Performances optimales des signaux, avec des pertes minimales, garantissant une performance uniforme entre les instruments et les systèmes
- Absence d’interférences de signal dues aux crosstalk des câbles
- Conception du système simplifiée, réduction significative du temps de fabrication et des coûts
- Seulement quatre conceptions DAK nécessaires pour couvrir toute la gamme TS-8989 SLU de KEYSIGHT
- SCOUT EXPRESS permet de reconfigurer rapidement une configuration TS-8989 en quelques minutes
- La conception ITA utilise des connecteurs COTS pour plus de polyvalence et une réduction des coûts
Avantages
PCB-DAK SCOUT Express
L'assemblage DAK SCOUT Express, de 160 broches DIN à 96 broches DIN, est utilisé dans le système SCOUT Express pour les systèmes Keysight TS-8989
Cable-DAK SCOUT Express
L'assemblage DAK SCOUT Express, 10-6 positions, est utilisé dans le système SCOUT Express pour les systèmes Keysight TS-8989 et les instruments associés.
Solution d' Interconnexion Traditionnel VXI :
TITAN définit la norme en matière de performance d'interconnexion de masse, de modularité de configuration et de fiabilité à long terme. Voici les principales caractéristiques :
- Performance : TITAN offre une performance exceptionnelle dans les configurations d'interconnexion de masse.
- Modularité : Conçu pour offrir une flexibilité de configuration exceptionnelle, TITAN est compatible avec toutes les plateformes ATE (Automatic Test Equipment).
- Densité I/O : Il fournit une densité I/O inégalée, permettant une gestion efficace des connexions.
- Sélection des Contacts : TITAN propose la plus large sélection de types de contacts disponibles pour les systèmes d'interconnexion de masse.
Ce système est conçu pour répondre aux exigences les plus élevées en matière de test et d’interconnexion, garantissant une performance fiable et adaptable à divers besoins industriels.
TITAN établit la norme en matière de performance, de modularité de configuration et de fiabilité à long terme pour les systèmes d'interconnexion de masse. TITAN a été conçu pour offrir une flexibilité de configuration exceptionnelle, compatible avec toutes les plateformes ATE, et propose une densité d'E/S inégalée, associée à la plus large gamme de types de contacts disponibles pour l'interconnexion de masse.
- ITAN HZ : La Dernière Innovation de la Gamme TITAN
- Le TITAN HZ est le dernier membre de la famille TITAN, conçu dans un format horizontal. Il est particulièrement adapté aux applications nécessitant une interface à profil bas ou pour l'interfaçage avec des dispositifs de test à "bed of nails" (lit de clous). Voici les principales caractéristiques du TITAN HZ :
- Profil Bas : Conçu pour des applications nécessitant une interface avec un profil réduit.
- Modules Horizontaux : Peut accueillir jusqu’à 12 modules TITAN montés horizontalement.
- Connexions Signal : Supporte jusqu'à 2400 connexions de signal.
- Combinaison Haute Densité : Permet de combiner des I/O de signal haute densité avec des contacts pour l’alimentation et le coaxial.
- Configuration Horizontale : Équipé d’une étagère pour dispositif de test de 11 pouces intégrée en standard.
- Applications "Bed of Nails" : Interface idéale pour les applications de dispositifs de test à "bed of nails".
- Manche d'Engagement : Peut être configuré avec le manche d'engagement à gauche ou à droite du récepteur.
- Les modules TITAN prennent en charge une grande variété de types de signaux, y compris les signaux HD, l'alimentation, le coaxial et le pneumatique. Cliquez sur les liens ci-dessous pour explorer les différentes familles de modules compatibles avec TITAN :
- Ces modules sont conçus pour offrir une flexibilité maximale et une performance optimale dans divers environnements de test.
Les modules prennent en charge une grande variété de types de signaux, notamment les signaux HD, l'alimentation, le coaxial et le pneumatique.
- Contact de Signal HD
- Contacts d'Alimentation
- Contacts Coaxiaux
- Contacts Pneumatiques
TITAN prend en charge l'utilisation de ITA (Interface Test Adapters) conçus sur mesure ou préfabriqués, selon ce qui convient le mieux à vos besoins. Consultez nos services de câblage pour obtenir de l'aide sur tout câblage personnalisé nécessaire pour votre projet.
Les cadres ITA TITAN sont disponibles en configurations à 2, 5, 10, 15, 25 emplacements et en version à deux niveaux. Ils sont usinés à partir de matériaux robustes en acier inoxydable et en aluminium. | TITAN prend en charge des boîtiers COT à 2, 5, 10, 15 et 25 emplacements. Les fonctionnalités optionnelles incluent :
|
Demander un rendez-vous Documentation Sélection en Ligne

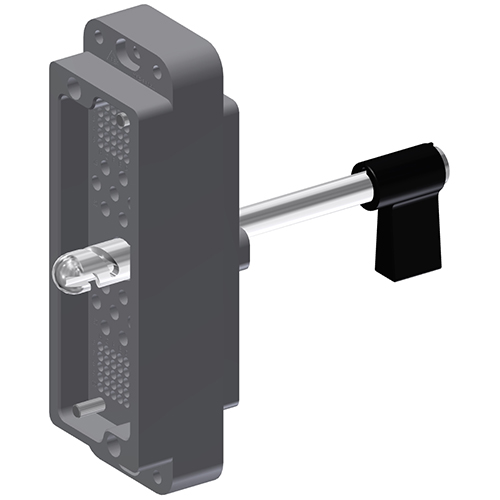

Connecteurs APEX
Le sommet de la performance des connecteurs
Un connecteur robuste pour les applications de test et de mesure les plus exigeantes en conditions réelles. Les connecteurs APEX sont conçus pour offrir des performances optimales dans les applications de test et de mesure I/O.
Les connecteurs APEX sont conçus pour offrir des performances optimales dans les applications de test et de mesure avec des entrées/sorties (I/O) compactes. Les modules de connecteurs APEX sont inégalés en termes de robustesse, de stabilité et de performance par rapport aux alternatives en plastique moulé classiques. Les coques arrière en aluminium APEX sont spécifiquement conçues pour résister aux exigences des applications réelles. Lorsque la performance et la fiabilité sont vos critères principaux, APEX est le choix idéal.
APEX est disponible dans une variété de configurations, offrant des options pour les signaux HD, coaxiaux et l'alimentation.
- 400% Stronger
Au cœur de la performance d'APEX se trouve le contact de signal unique de 1 mm de MAC Panel. Avec une section transversale de 1 mm, il offre des performances électriques supérieures par rapport aux contacts standard de 0,6 mm et est considérablement plus résistant ; en fait, plus de 400 % plus fort, ce qui le rend beaucoup moins susceptible d'être endommagé dans les applications réelles.
- Module De 1 à 360 points :
APEX prend en charge tout nombre de densités de contacts de signal, allant de 1 jusqu'à 360.
- Signal + Power + Coax
- APEX Hybrid offre la possibilité d'utiliser nos contacts de signal, d'alimentation et coaxiaux, tout dans un seul espace.
Signal | Power | coax |
Fournit 5 ampères en continu. | Contact micro alim– 25 A Contacts mini alim 50 A | Contact micro coaxial 2 GHz, 50 ohms Contact mini-coaxial 1,5 GHz, 50 ohms |
Module Hybrid 80/20 | Module Hybrid 220/20 |
Accepte jusqu'à 80 contacts de signal. Combinaison de jusqu'à 20 contacts micro-coaxiaux et d'alimentation. | Accepte jusqu'à 220 contacts de signal. Combinaison de jusqu'à 20 contacts mini-coaxiaux et d'alimentation. |
Demander un rendez-vous Documentation Sélection en Ligne
