Systèmes de Marquage
COTELEC vous propose un large éventail de systèmes de marquage, Ils permettent d'identifier facilement le passage dans le process de fabrication.
- Par Gravure : Électriques / Pneumatiques ou Compacte
- Par Tampon encreur : vertical / horizontal ou automatique
Nos Différents Systèmes de Marquage
Graveur Électrique
Alimentation en 12/24V, Marquage d'un cercle de Diamètre 2,00 mm
Graveur Pneumatique
Alimentation en 6 bars, Marquage d'un cercle de Diamètre 2,00 mm
Graveur Électrique Compact
Alimentation en 6/42V, Marquage d'un cercle de Diamètre 2,00 mm
Tampon Encreur
Alimentation en 12/24V, Marquage des données de production, telles que la semaine / l'année ou le mois / l'année ...

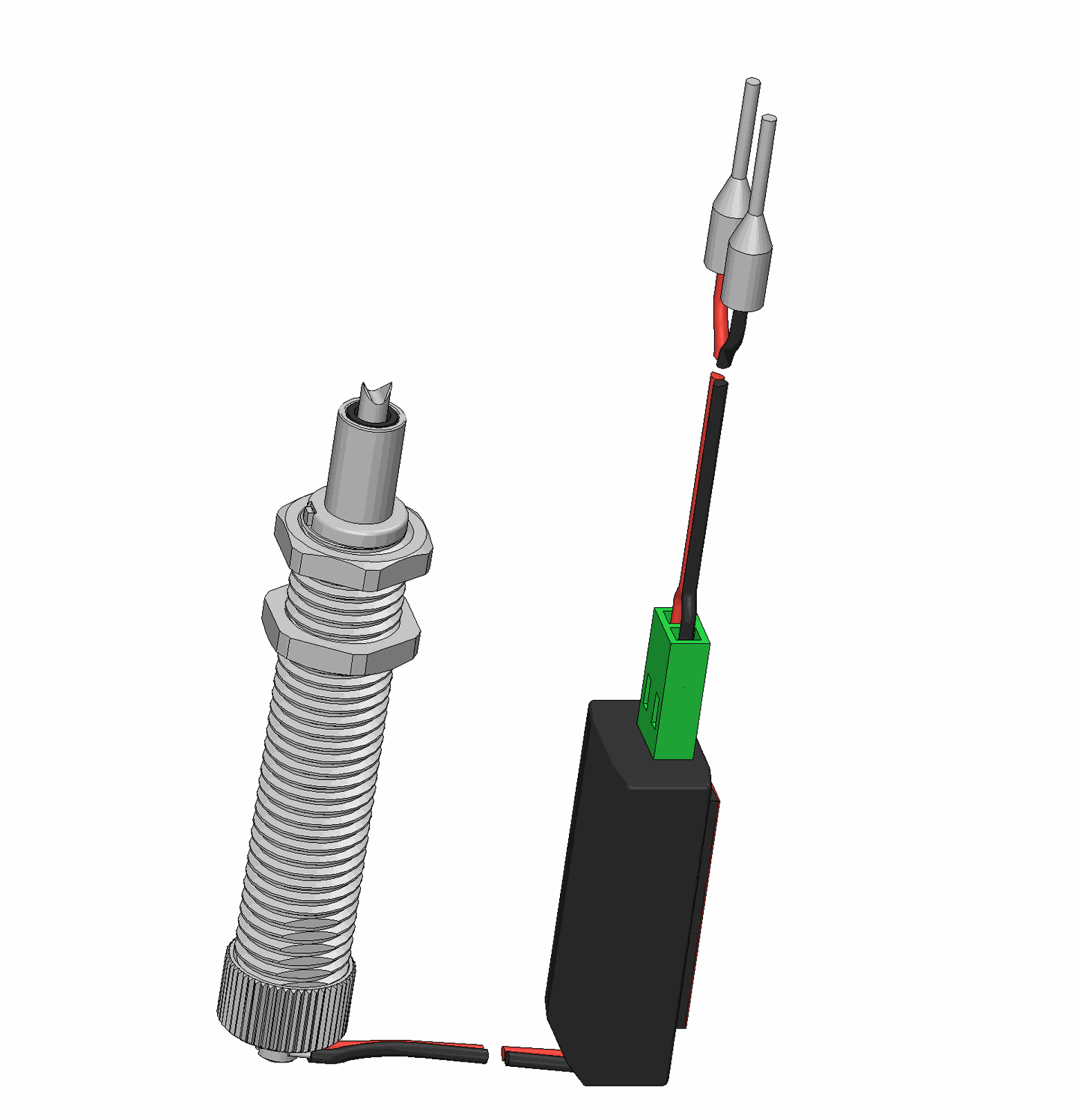

Graveur Électrique 12V (24V)
Cotelec propose un graveur qui permet de marquer comme «bonnes» les cartes testées. Sa compacité et son filetage extérieur M12 x 1 permettent de l’intégrer facilement au testeur.
Lors de la mise sous test, la carte sera en contact avec la pointe du graveur. Dès lors, il suffira, une fois le test terminé et la carte déclarée bonne, d’appliquer une impulsion de 12V aux bornes du marqueur pour que celui-ci grave un cercle de 2,00 mm de diamètre à l’emplacement choisi par vous-même sur la carte.
Avantages
- Intégration facile du fait de sa compacité
- Tension nominale facilitant l’emploi : 12V (En option, un Transformateur 24V)
- Excellent positionnement grâce au filetage exté- rieur sur toute la longueur du corps
Références de la commande :
- Graveur Pneumatique : CG-6002
- Option transformateur 24V : CG6002-24V
|
Course de Travail Recommandée |
1,50 mm |
|
Course de Travail Maximum |
2,50 mm |
|
Marquage |
Cercle de 2,00 mm de Diamètre |
|
Matériau de la Pointe de Gravure |
Carbure (Env. 1 600 HV) |
|
Filetage Extérieur |
M12 x 1 (Écrou SW 14) |
|
Longueur |
60,00 mm |
|
Impulsion de Marquage |
1 sec. environ |
|
Tension nominale |
12 V c.c. |
|
Puissance spécifique |
0,75 W |
|
Courant de repos |
3,68 mA |
|
Courant de démarrage |
106 mA |
|
Résistance de la connexion |
114 Ohms |
|
Courant continu maxi |
81,0 mA |
|
Rotation de la pointe de gravure à vide |
3,0 t/sec |
|
Couple maxi de l’outil de gravure |
54 mNm |
Demander un rendez-vous Documentation Sélection en Ligne
Alimentation en 12V ou 24V

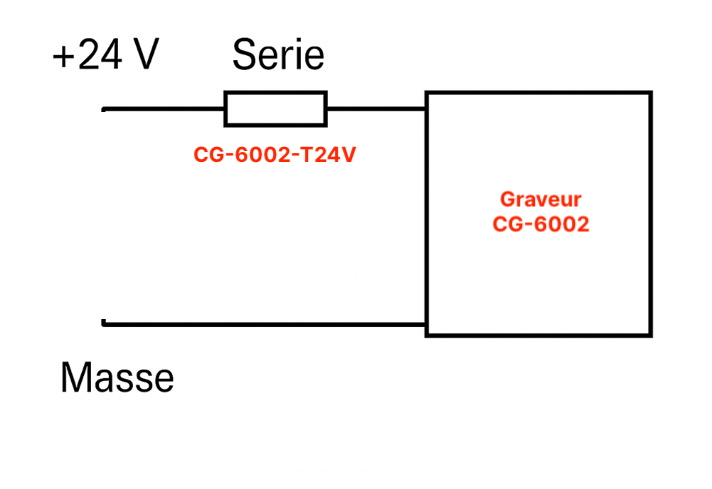

De base en 12V mais nous pouvons ajouter une résistance pour le transformer en 24V
Compact
M12 X 60mm
Maintenance
Vous pouvez changer la pointe de gravure

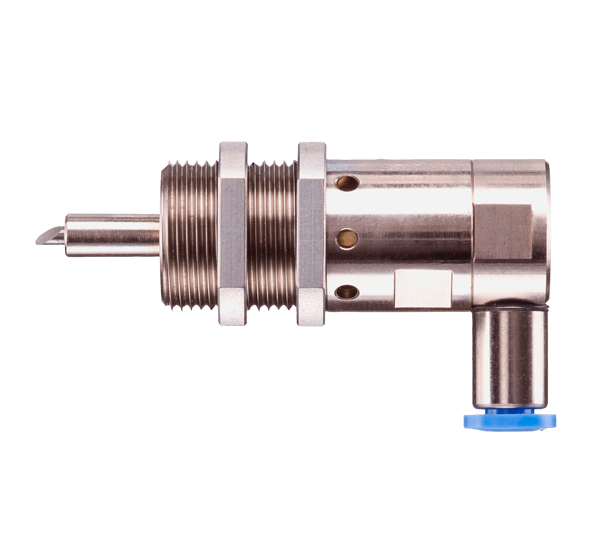

Graveur Pneumatique 6 bars
COTELEC propose un second graveur piloté par AIR Comprimé, qui permet toujours de marquer les produits identifiés bons ou mauvais dans la chaine de fabrication.
Couplé à une électrovanne, l’air comprimé du réseau est alors transmis au moteur du graveur. La fraise de forme biseauté ou bien en forme de boule diamantée effectue une course de 2 mm vers le produit, combinée à un mou- vement rotatif celles-ci assurent un marquage pertinent du produit.
La compacité du graveur permet une intégration aisée de l’ensemble dans l’équipement de contrôle. Du fait de son fonctionnement par air comprimé, cela réduit au minimum l’effet des champs électromagnétiques parasites sur les produits à marquer.
Le graveur doit être installé à 90° de la surface à marquer. Il peut être monté à l’aide du filetage extérieur (MF 16x1) ou bien des deux taraudages (M2) à l’arrière du graveur.
Domaine d’utilisation : marquage sur cartes électronique, pièces plastiques, métalliques, diverses matières...
Références de la commande :
- Graveur Pneumatique : 25241
- Silencieux (-7 dB) : 53904
|
Course de Travail Recommandée |
+ 2,00 mm |
|
Course de Travail Maximum |
+ 3,80 mm |
|
Marquage |
Cercle de 2,00 mm de Diamètre |
|
Matériau de la Pointe de Gravure |
Carbure (Env. 1 600 HV) |
|
Impulsion de Marquage |
0,5 - 1 s environ |
|
Dimensions |
ø 16 mm x 53,2 (+ 3,80 mm) |
|
Filetage Extérieur |
MF 16x1 |
|
Air comprimé |
0,6 MPa, filtré 5 qm, qualité recommandée : ISO VG32 Classe 1 |
|
Electrovanne
|
MHE2-M1H-3/2G-QS-4-K
|
|
Electrovanne (variante) |
0,75 W |
|
Vitesse de rotation à vide env. : |
27000 U/min |
|
Finesse de filtre max. : |
40 |
|
Débit nominal normal min. : |
100 l / min |
|
Décibel |
90 dB à 1 mètre |
|
Option réducteur de bruit |
- 7 db à 6 bars de pression |
Demander un rendez-vous Documentation Sélection en Ligne
Alimentation Pneumatique 6 bars
A connecter sur le réseau de l'entreprise
Compact
M18 X 53mm
Rapide
Le fonctionnement en pneumatique permet d'avoir une cadence de test très importante
Graveur Électrique 6-42V Compact
Cette nouvelle unité de marquage impressionnante est un produit de haute qualité de conception extrêmement compacte.
De nombreuses fonctions innovantes permettent un maniement toujours plus facile pour un marquage fiable sur une grande variété de surfaces.
Dimensions réduites
- Positionnement précis et ajustable : Grâce aux dimensions externes extrêmement réduites et au positionnement précis et ajustable via son filetage sur toute la longueur du corps, on obtient une grande flexibilité et un gain d’espace conséquent.
- Échange rapide et sans outils de l’unité de marquage : La conception de l’unité de marquage permet un remplacement rapide, facile et sans outil.
- Tension de service de 6 à 42 V (CC) avec protection contre les inversions de polarité : La grande marge de tension avec protection contre les inversions de polarité garantit une utilisation simple et sans danger avec tous les systèmes de test les plus courants.
- Connecteur de tension détachable non destructif
Références de la commande :
- Graveur Compact : CG-5312
- Poite de rechange : CG-5312-EC
|
Dimensions Extérieures (P x L) |
ø 8 x 53,00 mm |
|
Filetage Extérieur |
M8 x 0,5 (Écrou SW 10) |
|
Course de travail recommandée |
Env. 1,60 mm |
|
Impulsion de marquage |
Env. 1,0 s |
|
Pression à course de travail |
Env. 3,0 N |
|
Matériau du graveur |
Carbure env. 1 600 HV |
|
Type de marquage |
Cercle env. ø 2,00 mm |
|
Températures de travail |
+ 10 °C à + 60 °C |
|
Durée de vie |
Env. 300 000 (conditions labo) |
|
Tension d’Alimentation |
6 à 42 V (CC) |
|
Puissance Nominale |
0,12 W |
|
Courant de fonctionnement à vide |
5 mA @ 12 V (CC) |
|
Courant de charge continu max |
110 mA @ 12 V (CC) |
|
Couple de rotation maximal |
129 mNm |
|
Vitesse de marche à vide |
Env. 2,3 U/s |
|
Émissions sonores |
< 55 dB |
Demander un rendez-vous Documentation Sélection en Ligne
Alimentation de 6v à 42V
Transformateur Intégré
Ultra Compact
M8 / 53,00 mm
Maintenance
Vous pouvez changer la pointe de gravure
Tampon Encreur Automatique :
La diversité des marquages n'est plus un problème ...
Les données de production, telles que la semaine/année ou le mois/année, sont principalement utilisées pour le marquage par encre, mais l'utilisateur a la liberté de choisir la séquence des chiffres pour les inserts de tampons de type VARIO.
Le mécanisme d'encrage automatique s'active par une courte impulsion de démarrage (comme un contact relais externe). L'électronique de contrôle intégrée surveille le mouvement en mesurant le courant du moteur. Elle est capable de détecter des obstacles ou des niveaux de poinçon différents sans nécessiter d'ajustements fins. Lorsque le tampon entre en contact avec le produit, l'entraînement électromoteur s'inverse et le bras du tampon revient à sa position initiale. Une fois cette position atteinte, la puissance du moteur est réduite au minimum. La pression de contact qui en résulte scelle l'entrée du tampon encreur, empêchant ainsi le dessèchement de l'encre. En outre, le risque de blessure dû au mouvement du tampon est écarté grâce à un couple limité.
Les inserts disponibles peuvent être fournis avec une hauteur de police de 3,00 ou 4,00 mm. Pour des besoins spécifiques, comme des logos d'entreprise ou des pictogrammes, les inserts peuvent être personnalisés selon les préférences du client.
Nos Encres sont adaptées à toutes les surfaces, y compris les métaux, les plastiques, les céramiques ou les circuits imprimés avec vernis anti-soudure. Bien sûr, d'autres encres déjà en usage peuvent également être utilisée.
- Conception compacte, faible encombrement, montage facile
- Utilisation mobile grâce à la connexion
- Boîtier en aluminium robuste et indicateur de fonction (LED)
- Variantes droite, gauche, horizontale, verticale et vers le haut
- Inserts de tampons standard et / ou spécifiques au client
- Nombreux accessoires disponible
- Marquer des bonnes/mauvaises pièces
- Marquage automatique des indicateurs de contrôle.
- Marquage des caractéristiques de contrôle sur les assemblages, pièces d'essai ou emballages.
- Tampon de date après contrôle de qualité
- Identifiant des circuits imprimés après les tests de fabrication
- ...
Demander un rendez-vous Documentation Sélection en Ligne
Plusieurs Possibilités de Marquage
Les Types d'Encres Possibles
La gamme complete d'encre est disponible pour presque toutes les surfaces telles que les métaux, les plastiques, la céramique ou les circuits imprimés avec un vernis anti-soudure.
Bien entendu, d'autres encres de tampon déjà utilisées peuvent également être utilisées.
