Outils pour les Pointes de Test

FEINMETALL est un leader mondial dans la conception et la fabrication d’outils de précision destinés aux domaines du test électronique, de la connectique et des systèmes de contact. Grâce à une expertise reconnue et une technologie de pointe, FEINMETALL propose une gamme complète d’outils répondant aux exigences les plus élevées en matière de précision, de durabilité et d’efficacité.

Sélection en Li​​​​​​​​gne

Les Différents Types

1

Insertion / extraction Pointes de test

Les outils d’insertion pour pointes de test FEINMETALL sont spécialement conçus pour garantir une installation précise, efficace et sécurisée des pointes de test dans les supports ou interfaces de test électroniques. Ces outils sont essentiels pour assurer le bon positionnement et la longévité des pointes, évitant ainsi les dommages dus à une manipulation incorrecte.

2
Insertions / extractions des Réceptacles

Les réceptacles FEINMETALL sont des composants essentiels dans les systèmes de test, permettant de loger les pointes de test avec précision tout en garantissant une connexion stable et fiable. Leur installation correcte est cruciale pour maintenir la qualité et la durabilité du système de test.

3

Outils de vissage Pointes de test

Dans le cadre du test fonctionnel FCT qui intervient juste après, ce sont seulement les pointes de longue course qui contactent tandis que les pointes plus courtes destinées au test ICT restent immobiles.

Maitriser l'Insertion et l'Extraction est un art ...

Types d’outils d’insertion / extraction Pointe de test FEINMETALL

Les outils d’insertion pour pointes de test FEINMETALL sont spécialement conçus pour garantir une installation précise, efficace et sécurisée des pointes de test dans les supports ou interfaces de test électroniques. Ces outils sont essentiels pour assurer le bon positionnement et la longévité des pointes, évitant ainsi les dommages dus à une manipulation incorrecte.

Outils manuels d’insertion

  • Fonction : Permettent une insertion précise des pointes de test dans les douilles de réception.
  • Caractéristiques :
    • Poignée ergonomique pour une meilleure prise en main.
    • Guides précis pour éviter les torsions ou les flexions de la pointe.
    • Conçus pour différents diamètres de pointes de test.

• Utilisation : Adaptés pour des opérations manuelles sur des bancs de test ou en maintenance.

Outils d’extraction

  • Fonction : Facilitent le retrait des pointes de test usées ou défectueuses sans endommager les douilles ou les supports.
  • Caractéristiques :
    • Mécanisme de préhension précis.
    • Réduction du risque de dommage sur les connecteurs.
    • Conçus pour s’adapter aux différents types de pointes.

Outils automatiques/pneumatiques d’insertion

  • Fonction : Optimisent les processus d’insertion à grande échelle avec une répétabilité élevée.
  • Caractéristiques :
    • Intégration dans des systèmes automatisés.
    • Contrôle précis de la force d’insertion.
    • Réduction de la fatigue de l’opérateur.

Gabarits et supports de positionnement

  • Fonction : Garantissent une position optimale des pointes de test lors de l’insertion.
  • Caractéristiques :
    • Précision géométrique élevée.
    • Compatibilité avec différents modèles de pointes FEINMETALL.
    • Utilisés souvent en combinaison avec les outils d’insertion manuels ou automatiques.

 Avantages des outils d’insertion FEINMETALL

  • Précision maximale : Réduit les erreurs d’insertion.
  • Durabilité : Fabriqués avec des matériaux robustes pour une longue durée de vie.
  • Ergonomie : Conçus pour minimiser la fatigue de l’utilisateur.
  • Polyvalence : Compatibles avec une large gamme de pointes de test.

Ces outils sont indispensables pour les techniciens et ingénieurs travaillant dans les domaines du test électronique, de la fabrication de circuits imprimés (PCB) et des systèmes de test automatisés (ATE).




Insertions / Extractions des Réceptacles

Types d'Outils d’Insertion / Extraction Réceptacles FEINMETALL

Les Réceptacles FEINMETALL sont des composants essentiels dans les systèmes de test, permettant de loger les pointes de test avec précision tout en garantissant une connexion stable et fiable. Leur installation correcte est cruciale pour maintenir la qualité et la durabilité du système de test.

Les outils et méthodes proposés par FEINMETALL garantissent une installation précise, fiable et durable des réceptacles, minimisant les risques de défaillance et optimisant les performances des systèmes de test.


Description : Outils spécialisés pour une insertion contrôlée et précise des réceptacles dans les supports de test (PCB, plaques de test, etc.).

Ils peuvent être réglables ou fixes :

• Réglable : Vous pouvez ajuster la profondeur d’insertion du réceptacle (insertion du réceptacle en Press Ring).

• Fixe : L’insertion est non réglable et doit être utilisée en butée sur la collerette du réceptacle.


Outils d’Insertion pour Réceptacles Fixe

Caractéristiques :

  • Manche ergonomique pour une prise en main confortable.
  • Guides adaptés aux dimensions spécifiques des réceptacles.
  • Protection contre les déformations pendant l’insertion.

Utilisation : Adaptés aux applications manuelles ou aux petites séries.



Outils d’insertion avec butée de profondeur réglable

Description : Permettent de contrôler précisément la profondeur d’insertion pour garantir un positionnement parfait.

Caractéristiques :

  • Réglage précis de la profondeur.
  • Adaptabilité à différents types et tailles de réceptacles.
  • Évite d’endommager le PCB ou le support.



Méthodes d’Insertion des Réceptacles

Préparation :

  • Vérifiez que le support (PCB ou plaque de test) est propre et exempt de débris.
  • Assurez-vous que les trous destinés aux réceptacles sont correctement dimensionnés.

Alignement :

  • Placez le réceptacle au-dessus du trou de montage avec un alignement précis.
  • Utilisez un outil d’insertion adapté pour éviter tout désalignement.

Insertion :

  • Appliquez une pression régulière et contrôlée avec l’outil d’insertion.
  • Pour les outils manuels, assurez-vous que le réceptacle est inséré à la bonne profondeur.
  • Avec les outils automatisés, programmez la profondeur et la force d’insertion appropriées.

Contrôle :

  • Inspectez visuellement chaque réceptacle pour s’assurer qu’il est correctement positionné.
  • Vérifiez la stabilité mécanique et électrique du montage.


Extracteurs de réceptacles

Extracteurs Manuels

Description : Outils simples et ergonomiques permettant le retrait manuel des réceptacles individuels.

Caractéristiques

  • Manche ergonomique pour une bonne prise en main.
  • Pointe adaptée au diamètre et à la forme spécifique du réceptacle.
  • Convient aux interventions ponctuelles et aux petites séries.

• Utilisation : Idéal pour les réparations et la maintenance occasionnelle.​

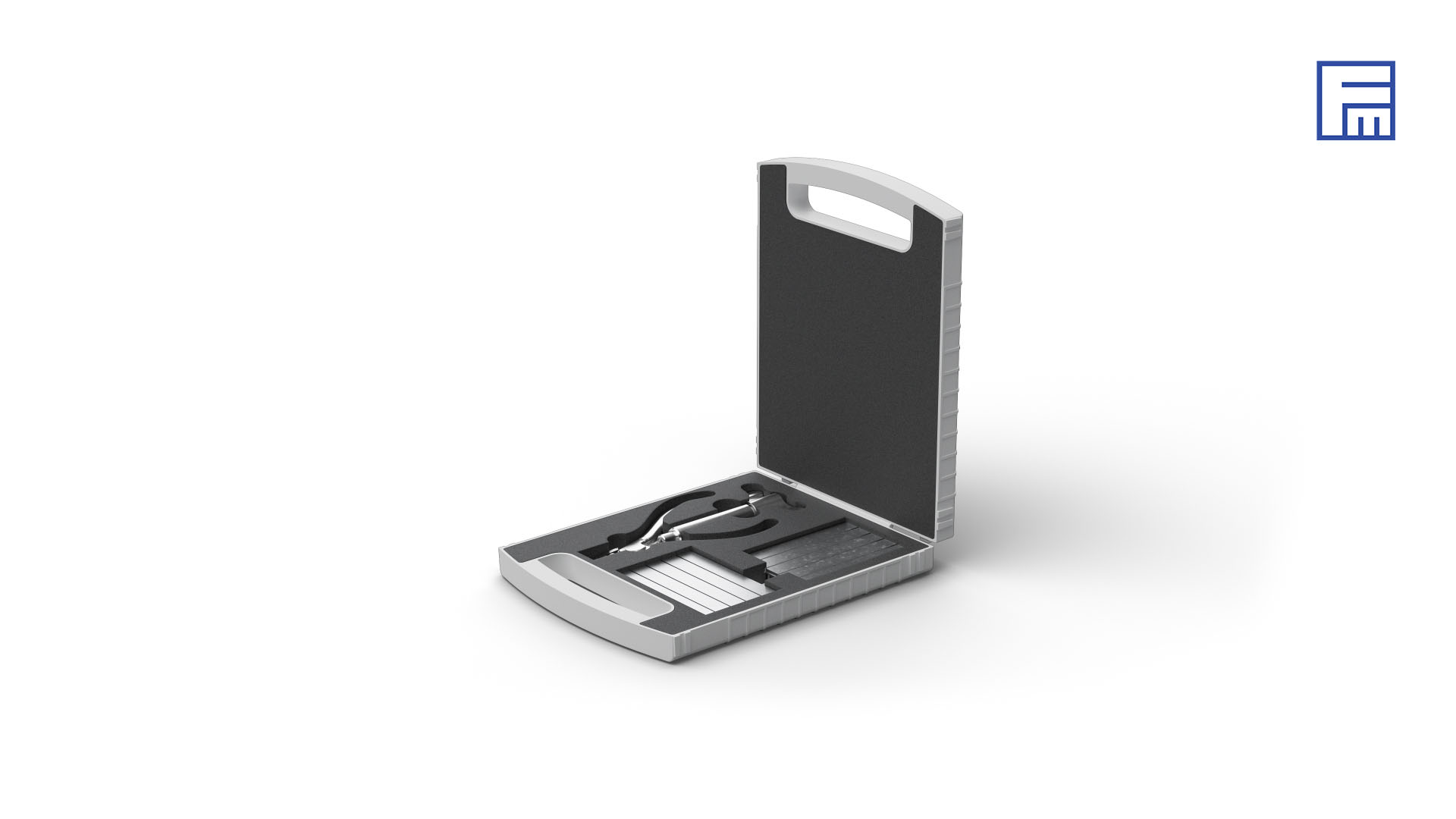

Kits d’Extraction Multi-Diamètres

Description : Kits comprenant plusieurs embouts pour s’adapter à différentes tailles et types de réceptacles.

Caractéristiques :

  • Embouts interchangeables.
  • Étui de rangement pratique.
  • Flexibilité pour divers types de réceptacles.

Utilisation : Adapté aux ateliers de réparation ou aux environnements nécessitant une flexibilité maximale.


Procédure d’Extraction des Réceptacles

1. Préparation :

  • Identifiez le type et la taille du réceptacle à retirer.
  • Choisissez l’extracteur approprié pour éviter tout dommage.

2. Alignement :

  • Placez l’extracteur directement sur le réceptacle.
  • Assurez-vous qu’il est parfaitement aligné pour éviter toute flexion.

3. Extraction :

  • Appliquez une pression contrôlée pour retirer le réceptacle sans forcer.
  • Avec un extracteur manuel, tirez délicatement tout en maintenant une force constante.
  • Avec un extracteur automatique, suivez les paramètres préconfigurés.

4. Inspection :

  • Vérifiez que le réceptacle a été retiré complètement.
  • Inspectez le support pour détecter d’éventuels dommages.

5. Nettoyage : Nettoyez la zone pour préparer l’insertion d’un nouveau réceptacle si nécessaire.

Les extracteurs de réceptacles FEINMETALL assurent une maintenance efficace et sécurisée, garantissant la longévité et la fiabilité des systèmes de test électroniques. Ils sont indispensables pour les techniciens travaillant dans les secteurs de la production électronique, du contrôle qualité et de la maintenance industrielle.


OUTILS de VISSAGE des Pointes de Test

Les outils de vissage FEINMETALL sont spécialement conçus pour l’assemblage précis et sécurisé des pointes de test a visser dans leur réceptacle. Ils garantissent un serrage optimal, minimisant ainsi les risques de dommages aux composants sensibles et assurant une fixation fiable et durable.

Outils de vissage des pointes de test

Outil complet de Précision magnétique

Description : Conçus pour le vissage manuel précis de petits composants et réceptacles.

Caractéristiques :

  • Manche ergonomique antidérapant.
  • Embouts adaptés aux vis spécifiques des composants FEINMETALL.
  • Conception anti-déchirure pour les filetages délicats.

Utilisation : Adapté aux opérations manuelles sur bancs de test ou aux travaux de maintenance ponctuels.

Outil complet de Précision Dynamométrique magnétique

Description : Permettent un contrôle précis du couple de serrage pour éviter d’endommager les composants fragiles.

Caractéristiques :

  • Réglage précis du couple.
  • Système de verrouillage pour éviter les sur-serrages.
  • Embouts interchangeables pour s’adapter aux différentes tailles de vis.

Utilisation : Idéal pour les applications où la précision du couple de serrage est critique.

Embouts et Douilles de Vissage seul

Description : Accessoires interchangeables compatibles avec les outils manuels magnétiques

• Caractéristiques :

  • Large gamme d’embouts
  • Acier haute résistance pour une longue durée de vie.
  • Compatibilité avec les outils électriques et pneumatiques.

Utilisation : Parfait pour les séries d’assemblage répétitives.

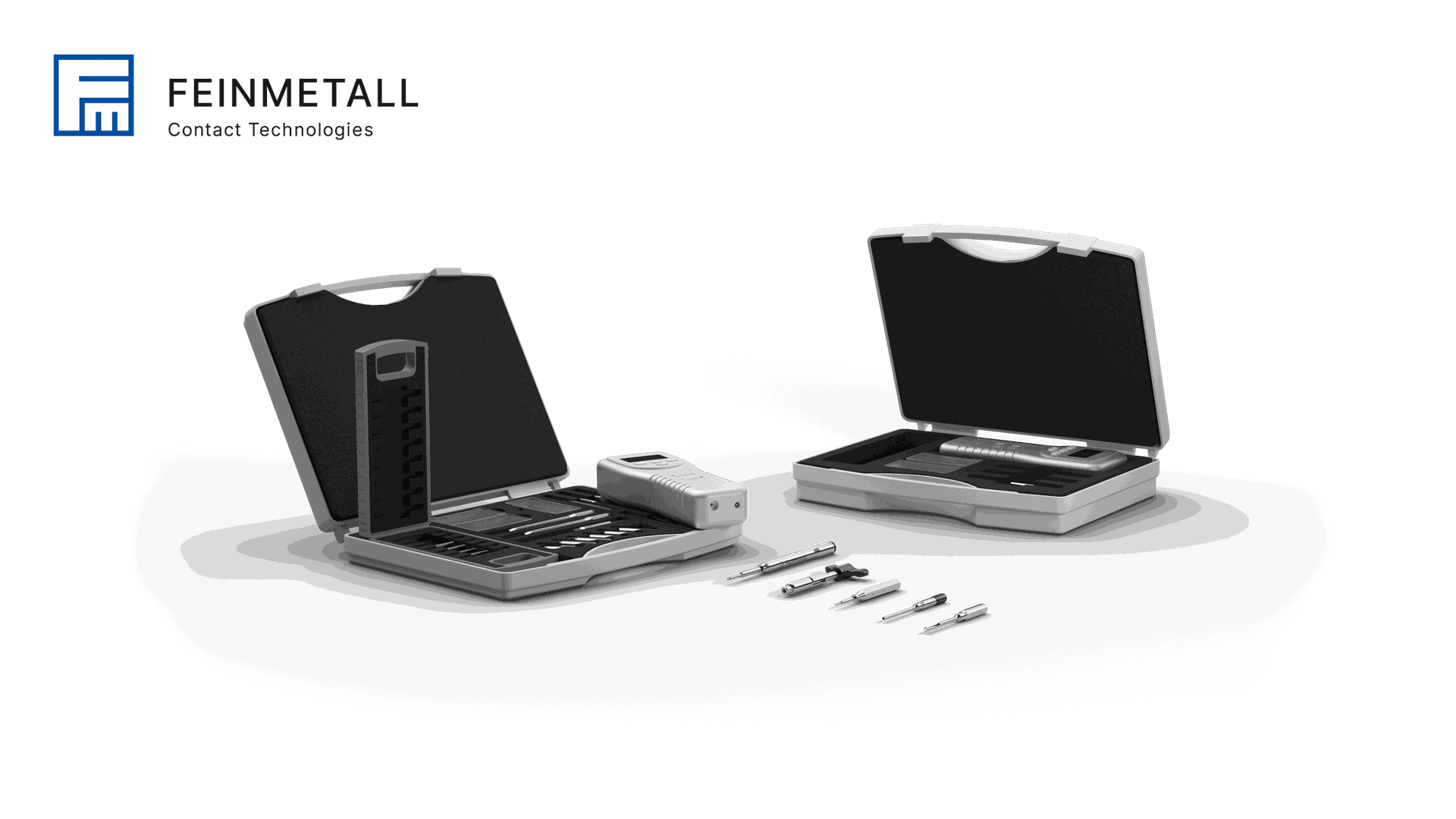

Kits de Vissage Complet Multi-Diamètres

Description : Kits comprenant plusieurs embouts pour s’adapter à différentes tailles et types de Pointes de test a visser.

Caractéristiques :

  • Embouts interchangeables.
  • Étui de rangement pratique.
  • Flexibilité pour divers types de réceptacles.

Utilisation : Adapté aux ateliers de réparation ou aux environnements nécessitant une flexibilité maximale.
