Pointes de Test à Visser
Les pointes à visser offre une vaste gamme spécialement conçues pour les applications liées aux faisceaux de câbles et aux connecteurs. Ces pointes de test permettent de vérifier la continuité, la résistance et la performance des connexions dans les faisceaux, assurant ainsi un contrôle de qualité précis et fiable.
Les Applications
1

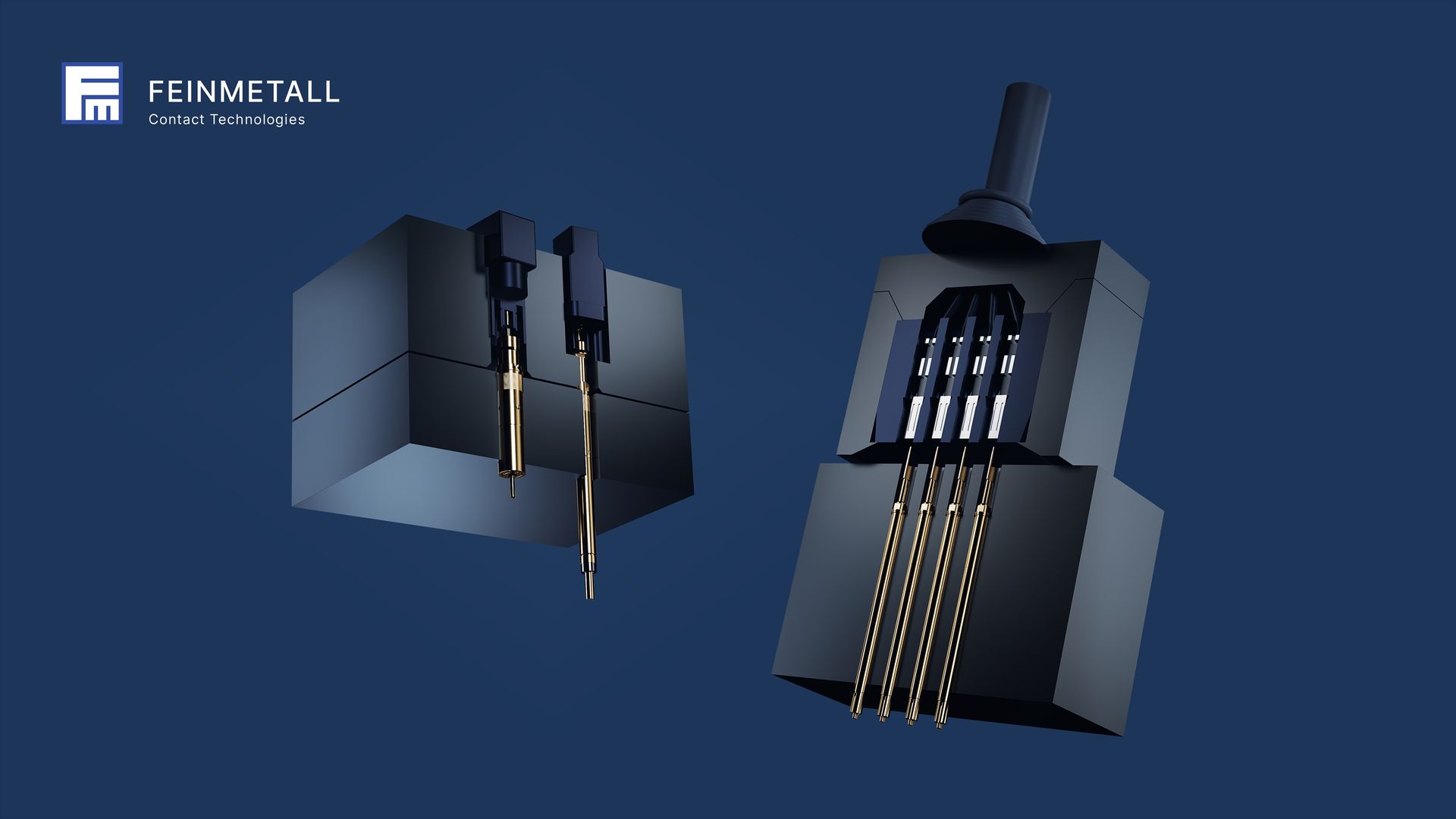

Contre-parties de test
Les contre-parties de test sont des interfaces ou connecteurs spécifiques utilisés pour assurer une connexion fiable entre un système de test et le dispositif à tester (DUT). Elles permettent de reproduire les conditions de fonctionnement réelles tout en garantissant la précision et la répétabilité des mesures.
2
Machines spéciales
Les pointes de test sont utilisées dans les machines spécifiques d'assemblage pour assurer la vérification et la validation des connexions électriques, des circuits imprimés ou des composants lors de leur assemblage. Elles permettent de tester la continuité, la résistance, la tension ou d'autres paramètres électriques en temps réel, garantissant ainsi la qualité et la fiabilité des assemblages avant leur mise en service. Ces pointes sont souvent adaptées aux spécifications de chaque machine ou composant pour effectuer des tests précis et répétés tout au long du processus de fabrication.
3
Table de test :
Les tables de test pour câblage automotive sont des équipements spécialisés utilisés pour vérifier l'intégrité, la continuité et la fonctionnalité des câbles dans les systèmes électriques des véhicules. Elles permettent de simuler les conditions de fonctionnement réelles, de détecter d'éventuelles anomalies et de garantir que les câblages respectent les normes de sécurité et de performance spécifiques à l'industrie automobile.

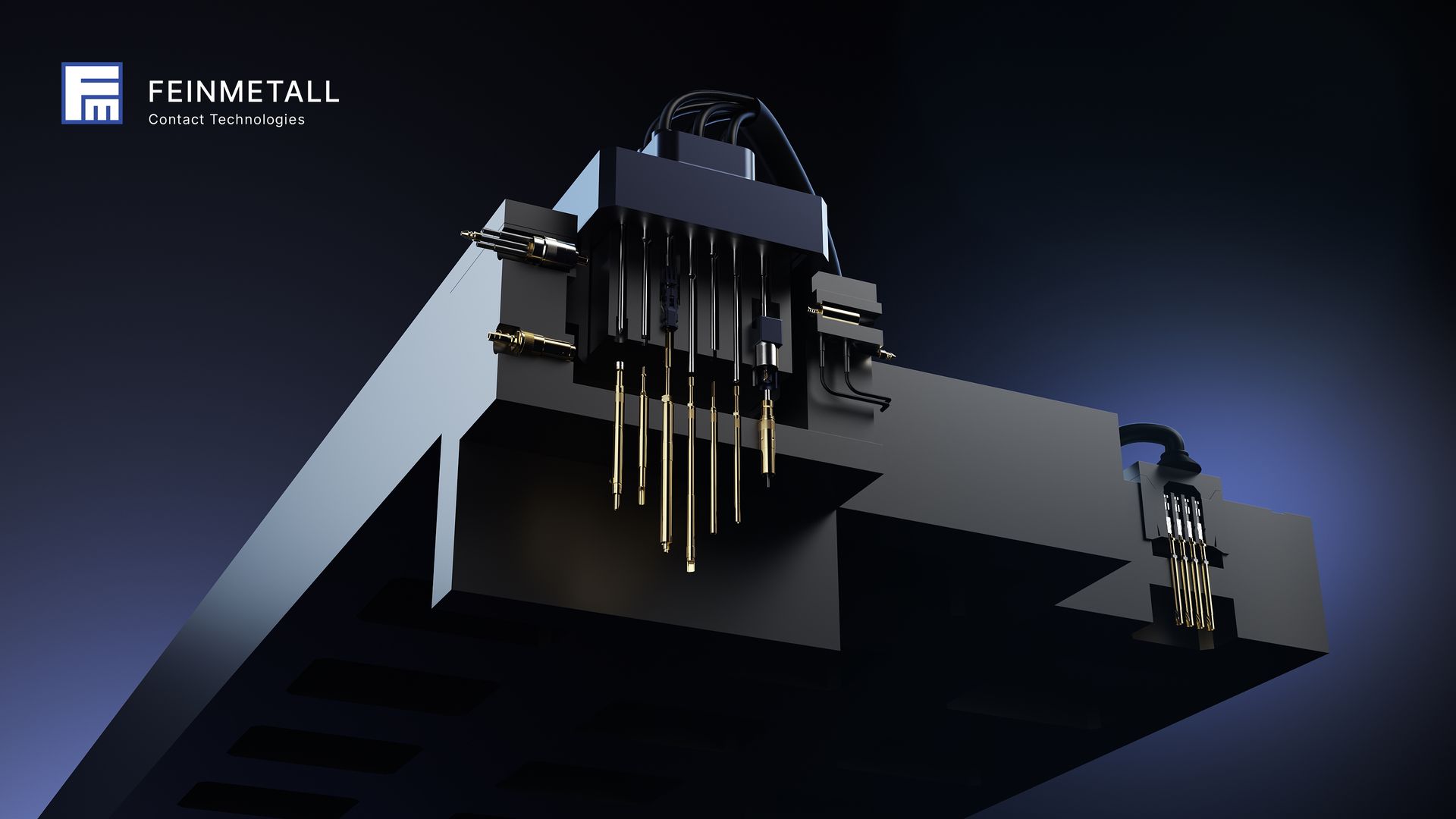

Pointes à Visser
les pointes à visser offre une vaste gamme spécialement conçues pour les applications liées aux faisceaux de câbles et aux connecteurs. Ces pointes de test permettent de vérifier la continuité, la résistance et la performance des connexions dans les faisceaux, assurant ainsi un contrôle de qualité précis et fiable.
Caractéristiques des pointes de test pour faisceaux de câbles et connecteurs :
-
Adaptation aux applications spécifiques :
- Les pointes de test sont conçues pour s'adapter à divers types de connecteurs et de câbles, qu'il s'agisse de connecteurs standards ou de formes plus complexes.
- Elles garantissent des contacts fiables même dans des environnements de test complexes à des pas de plus en plus faible.
-
Solutions innovantes et rentables :
- Développement de solutions optimisées pour offrir des résultats précis tout en réduisant les coûts de test et d'assemblage.
- Les innovations se traduisent par des conceptions qui minimisent l'usure et prolongent la durée de vie des pointes de test, contribuant à réduire les coûts opérationnels sur le long terme.
FEINMETALL propose une large gamme de solutions adaptées aux besoins spécifiques du test de faisceaux de câbles et de connecteurs. Voici un aperçu des différentes technologies et méthodes de montage pour optimiser les modules de test.
Réglage variable de la course de commutation des pointes "Push Back"
Les pointes "Push Back" offrent la possibilité de régler le point de commutation (fermeture du circuit électrique) en ajustant la hauteur des pointes à visser montées au second niveau. Pour réduire la profondeur du module, il est conseillé d'utiliser les pointes de test à petite course F722 en combinaison avec les pointes "Push Back" VF4, VF3 et VF100.
Pointes "Push Back" à course de commutation fixe
Les pointes "Push Back" peuvent être utilisées avec un réceptacle de commutation pour réaliser un circuit fermé après une course prédéfinie. FEINMETALL propose également des versions étanches à l'air ("AT") pour des besoins spécifiques. En alternative, les pointes V03 et V04 avec commutateur intégré éliminent la nécessité d'un réceptacle supplémentaire.
Versions "Push Back" avec même hauteur de projection
Les modèles VF3, VF4 et VF100 ont une hauteur de projection uniforme, ce qui permet de les combiner facilement sans nécessiter de réglages supplémentaires.
Modules isolés sous vide
FEINMETALL propose des pointes et réceptacles adaptés aux modules isolés sous vide, reconnaissables par la mention "AT". Cela évite les actions coûteuses pour étanchéifier les pointes et réceptacles, avec un débit de fuite maximal de 5 cm³/min.
Contrôle latéral de présence de connecteurs
Le contrôle latéral des connecteurs peut entraîner des défis liés aux forces latérales et au mouvement des composants. Pour y remédier, FEINMETALL propose les pointes à bille F888 :
- La bille roulante réduit les forces latérales, prolongeant la durée de vie par rapport aux modèles avec piston fixe.
- Options étanches pour modules sous vide.
- Commutateur isolé galvaniquement.
- Conception compacte pour une faible profondeur de montage.
- Réglage variable de la hauteur via réceptacle et outil spécial FWZ888SA
Contrôle de position avec têtes isolée
Pour des contrôles hors tension, FEINMETALL offre une variété de têtes isolées pour la série switch. La version 17T, robuste et résistante, assure qu'aucune connexion électrique ne se produit lorsque la pointe atteint sa course maximale, grâce à son revêtement en argent.
Pointes switch à visser par le bas
Si un montage par le haut n'est pas possible, la pointe switch F880 peut être vissée par le bas. Le réglage du point de commutation se fait avec l'outil FWZ888SA avant le montage des câbles.
Modules anti-court-circuit avec isolation galvanique
Les séries F881 et F888 permettent de réaliser des modules anti-court-circuit grâce à une isolation galvanique. Cela prévient les court-circuits lors de l'activation du commutateur. Les pointes de la série F881 ont les mêmes dimensions que les modèles standards F885/F886, évitant ainsi des modifications de design. Un réceptacle combi H881KB est également disponible pour des changements sans soudure.
Remarque : Selon la norme DIN VDE 0100, une tension maximale de 25V AC ou 60V DC est autorisée pour les circuits isolés galvaniquement, incluant les surtensions potentielles.
Les grandes histoires ont une personnalité. Envisagez de raconter une belle histoire qui donne de la personnalité. Écrire une histoire avec de la personnalité pour des clients potentiels aidera à établir un lien relationnel. Cela se traduit par de petites spécificités comme le choix des mots ou des phrases. Écrivez de votre point de vue, pas de l'expérience de quelqu'un d'autre.
Les grandes histoires sont pour tout le monde, même lorsqu'elles ne sont écrites que pour une seule personne. Si vous essayez d'écrire en pensant à un public large et général, votre histoire sonnera fausse et manquera d'émotion. Personne ne sera intéressé. Ecrire pour une personne en particulier signifie que si c'est authentique pour l'un, c'est authentique pour le reste.
Multiples possibilités pour le contrôle de position
FEINMETALL propose différentes solutions pour le contrôle de position, adaptées à diverses applications et exigences de précision. Voici un aperçu des technologies disponibles et de leurs fonctionnalités :
1
Pointes Switch Simples
Les pointes switch permettent d'ouvrir ou de fermer un circuit électrique après une course de commutation définie. Elles sont conçues pour des fonctions simples et se déclinent en deux types :
- NO (Normally Open) : Contact qui se ferme après une certaine course.
- NC (Normally Closed) : Contact qui s'ouvre après une certaine course.
Ces pointes sont couramment utilisées pour des vérifications de base, telles que déterminer si un montage est conforme (OK) ou non conforme (PAS OK).
2
Pointes Switch avec Fonction Off-On-Off
Ces pointes switch avancées possèdent une fonction Off-On-Off qui définit un intervalle de commutation avec deux points fixes. Après une première course, le commutateur se ferme (contact établi) et se rouvre après une autre course (par exemple, 1,0 mm). Cela permet une double vérification en un seul processus :
- Off-On-Off : Deux points de commutation pour plus de flexibilité et de contrôle.
Bien que cette fonction permette une analyse plus détaillée par rapport aux pointes switch simples, les possibilités de contrôle de position restent quelque peu limitées.
3
Système Capteur de Position
Pour un contrôle de position plus précis, FEINMETALL propose un système capteur de position capable de mesurer avec exactitude un déplacement. Ce système utilise un micro-potentiomètre intégré dans le raccord à capteur, permettant ainsi une mesure continue et détaillée de la course. Voici quelques caractéristiques de ce système :
- Mesure constante du déplacement : La course est mesurée en millimètres avec une grande précision, permettant de documenter et vérifier des positions ou des longueurs exactes de composants.
- Caractéristiques de mesure : Les diagrammes de commutation et de mesure montrent la relation entre la course en millimètres et l'état de commutation ou la tension appliquée, illustrant clairement le comportement du composant testé.
Système Capteur de Position
