Pointes RF/HF : Pointes Coaxiales à Haute Fréquence
Les pointes coaxiales à haute fréquence sont des dispositifs essentiels pour la transmission efficace des signaux dans divers environnements de test. Leur conception unique, avec un conducteur intérieur et un conducteur extérieur, optimise la performance des signaux de haute fréquence.
1
Fonctionnement des Conducteurs
- Conducteur Intérieur : Ce conducteur est principalement chargé de transmettre les signaux. Il est conçu pour minimiser les pertes de signal et maintenir la qualité de la transmission.
- Conducteur Extérieur : Servant de blindage, il protège le signal transmis des interférences électromagnétiques et autres bruits indésirables. Cela est crucial pour garantir l'intégrité des signaux à haute fréquence.
2
Applications et Connecteurs Compatibles

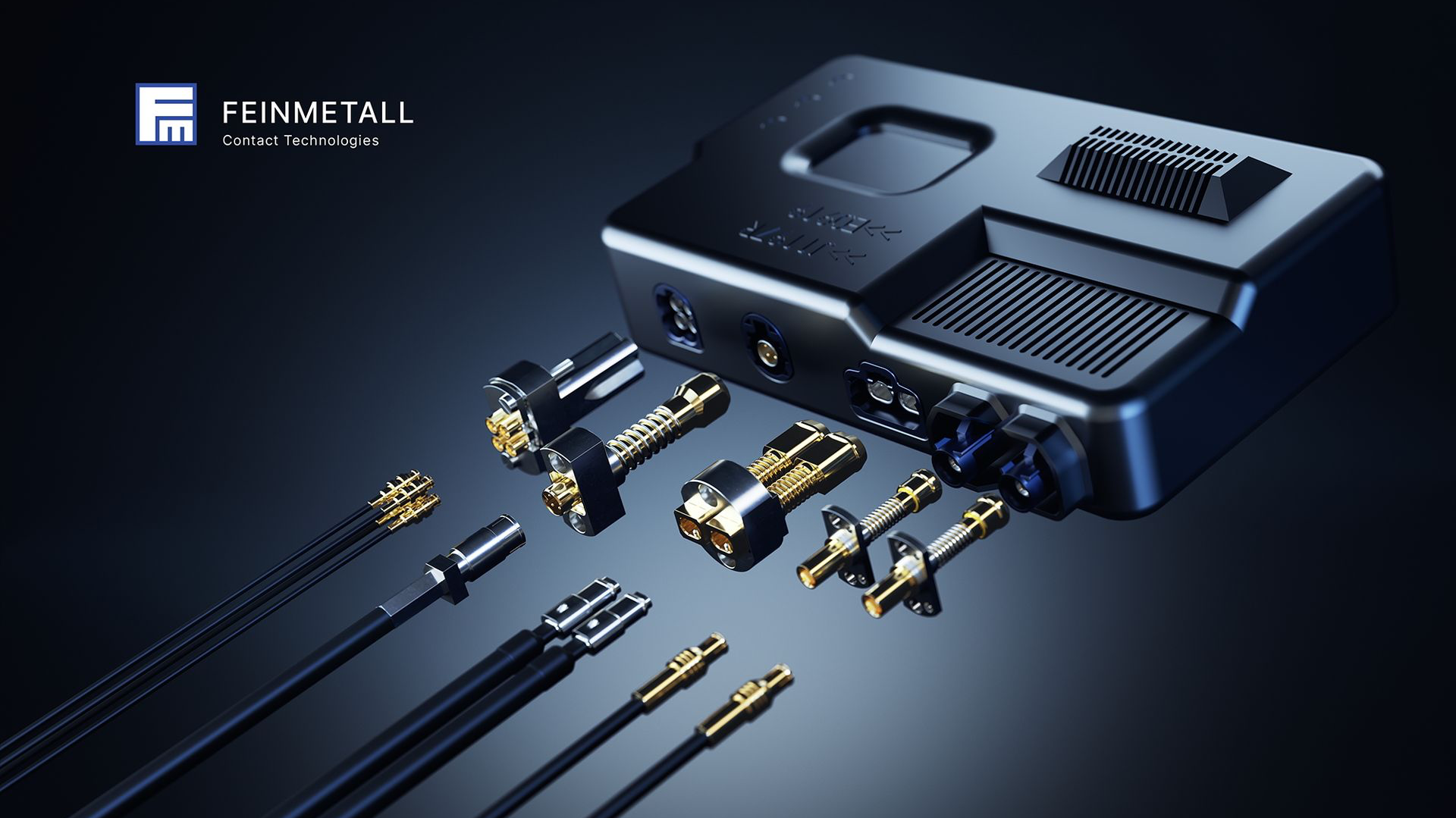

Les pointes coaxiales à haute fréquence sont polyvalentes et peuvent être utilisées pour contacter une variété de connecteurs HF standard, notamment :
- Connecteurs Fakra et HSD : Utilisés dans des applications automobiles et de communication.
- Connecteurs SMA, SMB et SMC : Des connecteurs coaxiaux couramment employés dans les systèmes RF et les équipements de communication.
- Connecteurs SMD : Les pointes peuvent également être utilisées avec de petits connecteurs switch montés en surface.
- PCBs (Circuits Imprimés) : Elles permettent un contact direct avec les circuits imprimés, facilitant ainsi le test et le diagnostic des composants intégrés.
3
Applications directement Sur circuit électronique
Une pointe de test coaxiale pour PCB (circuit imprimé) est un outil de mesure conçu pour établir une connexion précise et stable avec des signaux haute fréquence sur la carte. Grâce à sa conception coaxiale, elle minimise les interférences et les pertes de signal, garantissant des tests fiables pour les applications RF ou à haute vitesse, tout en préservant l'intégrité des pistes sur le PCB.
Spécifications
Biporte
Le terme biporte désigne l'ensemble des chemins de transmission possibles pour un signal, que ce soit à travers un câble, un trajet radioélectrique ou une pointe de test. Il représente une approche générale pour évaluer la qualité de transmission dans un système de test HF.
Paramètres S
En radioélectricité, la qualité de transmission d’un biporte est caractérisée par des paramètres S (ou paramètres de répartition), qui mesurent comment le signal se propage à travers le chemin de transmission. Les paramètres S sont généralement exprimés en décibels (dB), et les principaux sont :
- S11 : Perte de retour à la sortie (mesure de la réflexion)
- S21 : Perte d'insertion de l'entrée à la sortie (mesure de la transmission)
- S12 : Perte d'insertion (mesure inverse)
- S22 : Perte de retour (mesure de la réflexion à l'entrée)
Adaptation
L'adaptation fait référence à l'impédance caractéristique du composant testé et de son environnement radioélectrique. Pour minimiser les pertes de signal, il est crucial de maintenir une impédance constante tout au long du trajet de signal du biporte. Ce trajet comprend le composant à tester, la pointe HF et l’embout de raccordement.
Une grande partie des pertes de signal provient de l'incompatibilité au niveau de l'interface entre la pointe HF (comme la HF60) et le composant à tester. Les courbes de mesure dans les données techniques se rapportent à cette configuration, incluant la pointe HF60 connectée à un composant HF via un câble. Le type et la longueur du câble jouent également un rôle important, car ils peuvent affecter la qualité du signal et réduire la bande passante. Les valeurs S21 et S11 sont souvent indiquées pour la pointe HF60 sans composant à tester ni embout de raccordement.
Perte d'Insertion
La perte d'insertion est un indicateur de la performance de transmission du biporte, correspondant à la valeur S21. La bande passante caractéristique est souvent définie par la fréquence de coupure à -3 dB, ce qui signifie que la puissance diffusée a diminué de 50 % et la tension de 30 %.
Fréquence
Les valeurs de fréquence indiquées dans le catalogue de FEINMETALL représentent les fréquences maximales de fonctionnement recommandées pour les pointes à haute fréquence. Cependant, selon l'application et la qualité de diffusion requise, ces pointes peuvent atteindre des fréquences encore plus élevées. Des diagrammes avec des courbes de fréquence peuvent être fournis sur demande pour des analyses plus détaillées.
Les pointes à haute fréquence sont essentielles pour garantir la transmission efficace des signaux dans des applications sensibles. Grâce à leur conception coaxiale et à leur adaptation précise, elles permettent de minimiser les pertes et d'optimiser la performance des systèmes de test à haute fréquence. Les paramètres S et l'adaptation jouent un rôle clé dans l'évaluation de leur efficacité, et des spécifications précises sont essentielles pour des applications spécifiques.
Réceptacle FLEXIBLE :
Le réceptacle Flexible se distingue par sa flexibilité et sa compatibilité optimale avec la pointe HF60, qui dispose d'une fixation flottante. Voici quelques caractéristiques et avantages clés :
1. Flexibilité et Adaptabilité
- Déviation de 360 Degrés : Ce réceptacle permet un léger décalage de 360 degrés, ce qui est particulièrement utile lorsqu'il y a un désalignement entre le composant à tester et la pointe. Cela garantit que la connexion reste intacte même en cas de mouvement.
2. Protection des Composants
- Équilibrage du Décalage : En permettant un ajustement léger lors du contact, le réceptacle H860FL protège les pièces de tout dommage potentiel. Cela évite d'endommager les composants sensibles pendant les tests.
3. Retour à la Position Initiale
- Positionnement Automatique : Lorsque la pointe HF ne contacte pas, elle est automatiquement ramenée à sa position initiale. Cela garantit un fonctionnement fluide et efficace lors de l'utilisation.
Le réceptacle H860FL est un choix idéal pour les applications nécessitant un contact précis et flexible avec des composants électroniques. Sa conception permet de maintenir la qualité de contact tout en protégeant les éléments délicats, ce qui en fait un outil essentiel pour les ingénieurs et techniciens travaillant avec des dispositifs à haute fréquence
Câble de Raccordement
Connecteur avec Câble Coaxial Préconfectionné RG 316
- Impédance Caractéristique : 50 Ohm
- Bande Passante : Recommandée jusqu'à 3 GHz
- Longueur Standard : 700 mm,
Connecteur avec Câble Coaxial Préconfectionné Multiflex 86
- Impédance Caractéristique : 50 Ohm
- Bande Passante : Recommandée jusqu'à 10 GHz
- Longueur Standard : 700 mm
Les câbles de raccordement proposés sont conçus pour assurer une transmission de signal fiable et de haute qualité pour les applications à haute fréquence. Les connecteurs sont disponibles en plusieurs configurations pour s'adapter aux besoins spécifiques de connexion.
Montage par la Collerette des Pointes de Test à Haute Fréquence
Pour assurer un montage efficace et sécurisé des pointes de test à haute fréquence dotées d’une collerette, voici les étapes à suivre :
1. Préparation du Montage
- Perçages :
- Boulons de centrage : Prévoyez des perçages appropriés pour les boulons de centrage qui maintiendront la pointe en place.
- Trous taraudés : Effectuez des trous taraudés pour l’insertion des vis. Ces trous doivent être bien alignés avec la configuration de la collerette.
- Trou de guidage : Réalisez un trou de guidage spécifique pour la pointe HF, permettant un positionnement précis.
2. Insertion de la Pointe HF
- Insérez la pointe HF dans le trou de guidage. Assurez-vous qu'elle est bien orientée et positionnée.
3. Fixation de la Pointe
- Utilisez les boulons de centrage pour maintenir la pointe dans la position définie.
- Fixez fermement la pointe HF en utilisant les vis appropriées. Vérifiez que tout est bien en place avant de continuer.
4. Montage du Câble de Raccordement
- Une fois la pointe HF fixée, procédez au montage du câble de raccordement correspondant.
- Câbles coaxiaux : Il est fortement recommandé d’utiliser des câbles coaxiaux à faible perte de transmission. Cela optimisera les performances des tests en maintenant la qualité du signal.
5. Mouvement Synchronique
- Assurez-vous que le câblage puisse bouger synchroniquement pendant le débattement du ressort de la pointe.
- Le câblage doit également permettre le mouvement de déviation, ce qui est essentiel pour un contact fiable avec les composants à tester.
Remarques Finales
Un montage approprié garantit non seulement la fiabilité du test, mais également la protection des composants sensibles lors de l’essai. En suivant ces étapes, vous maximiserez les performances et la durabilité des pointes de test à haute fréquence.
